本实用新型公开了一种多功能户外防水壁灯，包括防水灯具，防水灯具的顶端设置有第二连接孔，防水灯具的顶端贴合设置有多功能感应器，设置有感应器调节开关和感应器模式开关，可以很好的对装置的使用模式进行调整和切换，设置有插座，可以使得装置形成一个外接电源插座，从而方便周围人群的使用，适用场景更加多样性，更加方便，产品与灯具连接简易，通配性强，便于更换各类造型的防水灯具，设置有防水盖，可以起到很好的防水功能，产品预设好后，可直接通电使用，不需要反复开关，实现个性需求而且节能，产品结构牢固，产品结构巧秒，可见螺丝少，美观，实现智能灯具和插座多功能一体，安装方便，寿命长。
1、一种多功能户外防水壁灯，包括防水灯具(1)，其特征在于：所述防水灯具(1)的顶端设置有第二连接孔(20)，所述防水灯具(1)的顶端贴合设置有多功能感应器(3)，所述多功能感应器(3)上设置有第一连接孔(19)，所述第一连接孔(19)的轴心与第二连接孔(20)轴心相对设置，所述多功能感应器(3)的顶端贴合设置有防水盖(4)，所述第一连接孔(19)和第二连接孔(20)内共同螺接有空心螺纹杆(18)，所述空心螺纹杆(18)的顶端穿过防水盖(4)，所述空心螺纹杆(18)的顶端螺接有内螺纹铝件(5)，所述防水灯具(1)的一侧设置有主体盒(6)，所述防水灯具(1)的一侧固定安装有内螺纹铝件(2)，所述内螺纹铝件(2)内螺接有连接螺杆(15)，所述连接螺杆(15)的另一端伸入主体盒(6)内，所述主体盒(6)内设置有连接螺母(21)，所述连接螺母(21)与连接螺杆(15)螺接，所述多功能感应器(3)上固定安装有感应器调节开关(16)和感应器模式开关(17)，所述主体盒(6)的一侧设置有安装槽(13)，所述安装槽(13)上固定嵌入有安装壳(9)，所述安装壳(9)的一侧贴合设置有密封圈(10)，所述安装壳(9)内插入有滑动连接有插座(8)，所述密封圈(10)设置在插座(8)与安装壳(9)一侧之间，所述主体盒(6)内设置有支架(14)，所述支架(14)与主体盒(6)的一侧内壁固定连接，所述安装槽(13)的内顶面上固定安装有绝缘壳(11)，所述绝缘壳(11)内铰接有挡水盖(7)，所述挡水盖(7)与绝缘壳(11)活动连接处安装有扭力弹簧(12)。
2、根据权利要求1所述的一种多功能户外防水壁灯，其特征在于：所述挡水盖(7)整体呈T型状，且挡水盖(7)处插入有铰接销，扭力弹簧(12)套接在挡水盖(7)处的铰接销上，且扭力弹簧(12)的一端与挡水盖(7)固定连接，扭力弹簧(12)的另一端与安装槽(13)的内壁固定连接。
3、根据权利要求1所述的一种多功能户外防水壁灯，其特征在于：所述支架(14)由一个横板与一个U型板通过螺栓组合而成，支架(14)中的U型板的两端处分别螺接有螺栓，支架(14)中的U型板通过螺栓与主体盒(6)的一侧内壁螺接。
4、根据权利要求1所述的一种多功能户外防水壁灯，其特征在于：所述插座(8)的一侧顶端和底端均固定安装有垫片，垫片上设置有螺纹孔，螺纹孔内螺接有螺栓，插座(8)通过多个螺栓与插座(8)固定连接。
一种多功能户外防水壁灯
技术领域
本实用新型涉及壁灯领域，具体涉及一种多功能户外防水壁灯。
背景技术
壁灯是安装在室内墙壁上的辅助照明装饰灯具，一般多配用乳白色的玻璃灯罩。壁灯多装于阳台、楼梯、走廊过道以及卧室、适宜作长明灯；变色壁灯多用于节日、喜庆之时采用；床头壁灯大多数都是装在床头的左上方，灯头可万向转动，光束集中，便于阅读；镜前壁灯多装饰在盥洗间镜子附近使用。
现有的壁灯结构结构较为单一，在使用的过程中，仅仅起到照明作用，而随着社会的进步与发展，壁灯在家庭生活中越来越常见，但由于其功能的单一，越来越不能满足人们的装饰以及使用需求，因此，需要一种多功能壁灯，能够满足人们的装饰和使用需求。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种多功能户外防水壁灯。
本实用新型是通过以下技术方案实现：
一种多功能户外防水壁灯，包括防水灯具，所述防水灯具的顶端设置有第二连接孔，所述防水灯具的顶端贴合设置有多功能感应器，所述多功能感应器上设置有第一连接孔，所述第一连接孔的轴心与第二连接孔轴心相对设置，所述多功能感应器的顶端贴合设置有防水盖，所述第一连接孔和第二连接孔内共同螺接有空心螺纹杆，所述空心螺纹杆的顶端穿过防水盖，所述空心螺纹杆的顶端螺接有内螺纹铝件，所述防水灯具的一侧设置有主体盒，所述防水灯具的一侧固定安装有内螺纹铝件，所述内螺纹铝件内螺接有连接螺杆，所述连接螺杆的另一端伸入主体盒内，所述主体盒内设置有连接螺母，所述连接螺母与连接螺杆螺接，所述多功能感应器上固定安装有感应器调节开关和感应器模式开关，所述主体盒的一侧设置有安装槽，所述安装槽上固定嵌入有安装壳，所述安装壳的一侧贴合设置有密封圈，所述安装壳内插入有滑动连接有插座，所述密封圈设置在插座与安装壳一侧之间，所述主体盒内设置有支架，所述支架与主体盒的一侧内壁固定连接，所述安装槽的内顶面上固定安装有绝缘壳，所述绝缘壳内铰接有挡水盖，所述挡水盖与绝缘壳活动连接处安装有扭力弹簧。
优选的，所述挡水盖整体呈T型状，且挡水盖处插入有铰接销，扭力弹簧套接在挡水盖处的铰接销上，且扭力弹簧的一端与挡水盖固定连接，扭力弹簧的另一端与安装槽的内壁固定连接。
优选的，所述支架由一个横板与一个U型板通过螺栓组合而成，支架中的U型板的两端处分别螺接有螺栓，支架中的U型板通过螺栓与主体盒的一侧内壁螺接。
优选的，所述插座的一侧顶端和底端均固定安装有垫片，垫片上设置有螺纹孔，螺纹孔内螺接有螺栓，插座通过多个螺栓与插座固定连接。
与现有的技术相比，本实用新型的有益效果是：设置有感应器调节开关和感应器模式开关，可以很好的对装置的使用模式进行调整和切换，设置有插座，可以使得装置形成一个外接电源插座，从而方便周围人群的使用，适用场景更加多样性，更加方便，产品与灯具连接简易，通配性强，便于更换各类造型的防水灯具，设置有防水盖，可以起到很好的防水功能，产品预设好后，可直接通电使用，不需要反复开关，实现个性需求而且节能，产品结构牢固，产品结构巧秒，可见螺丝少，美观，实现智能灯具和插座多功能一体，安装方便，寿命长。
附图说明

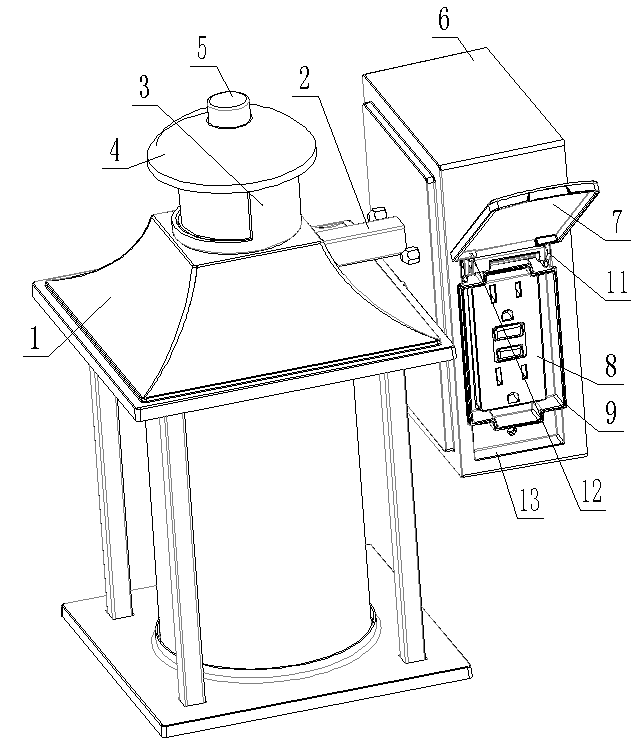

图1是本实用新型所述结构的立体图；

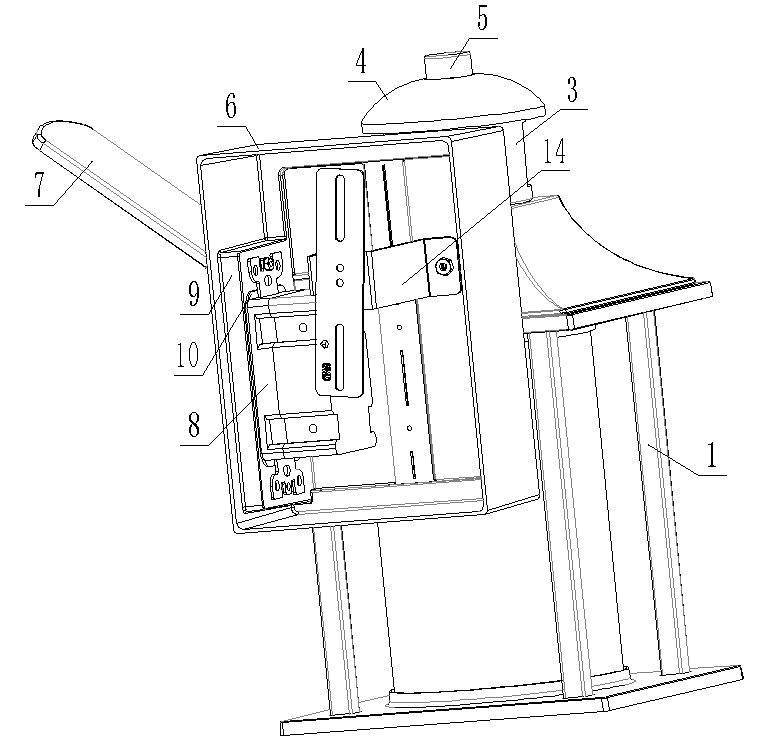

图2是本实用新型所述结构图1的侧视图；

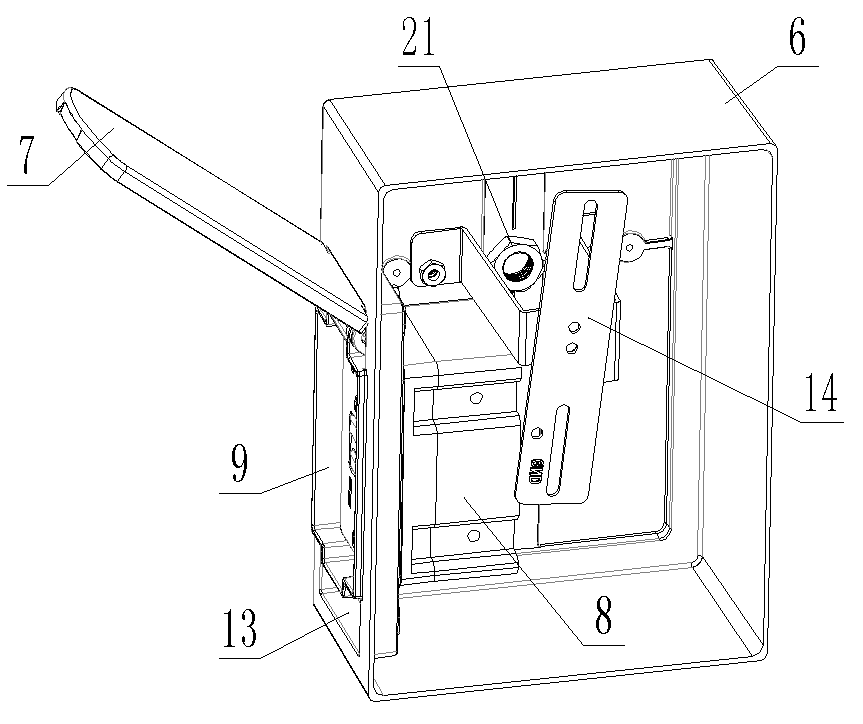

图3是本实用新型所述结构图2中主体盒的部分结构示意图；

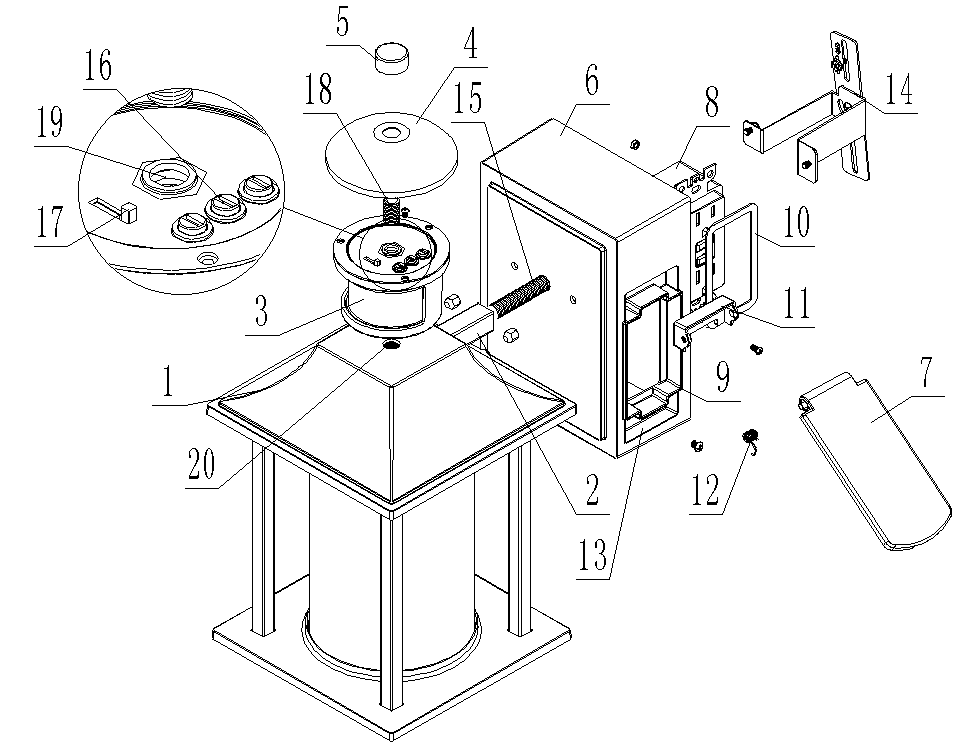

图4是本实用新型所述结构图1的分解示意图。
图中：防水灯具1、内螺纹铝件2、多功能感应器3、防水盖4、内螺纹铝件5、主体盒6、挡水盖7、插座8、安装壳9、密封圈10、绝缘壳11、扭力弹簧12、安装槽13、支架14、连接螺杆15、感应器调节开关16、感应器模式开关17、空心螺纹杆18、第一连接孔19、第二连接孔20、连接螺母21。
具体实施方式
下面结合附图与具体实施方式对本实用新型作进一步详细描述：
如图1、图2、图3、图4所示，一种多功能户外防水壁灯，包括防水灯具1，所述防水灯具1的顶端设置有第二连接孔20，所述防水灯具1的顶端贴合设置有多功能感应器3，所述多功能感应器3上设置有第一连接孔19，所述第一连接孔19的轴心与第二连接孔20轴心相对设置，所述多功能感应器3的顶端贴合设置有防水盖4，所述第一连接孔19和第二连接孔20内共同螺接有空心螺纹杆18，所述空心螺纹杆18的顶端穿过防水盖4，所述空心螺纹杆18的顶端螺接有内螺纹铝件5，所述防水灯具1的一侧设置有主体盒6，所述防水灯具1的一侧固定安装有内螺纹铝件2，所述内螺纹铝件2内螺接有连接螺杆15，所述连接螺杆15的另一端伸入主体盒6内，所述主体盒6内设置有连接螺母21，所述连接螺母21与连接螺杆15螺接，所述多功能感应器3上固定安装有感应器调节开关16和感应器模式开关17，所述主体盒6的一侧设置有安装槽13，所述安装槽13上固定嵌入有安装壳9，所述安装壳9的一侧贴合设置有密封圈10，所述安装壳9内插入有滑动连接有插座8，所述密封圈10设置在插座8与安装壳9一侧之间，所述主体盒6内设置有支架14，所述支架14与主体盒6的一侧内壁固定连接，所述安装槽13的内顶面上固定安装有绝缘壳11，所述绝缘壳11内铰接有挡水盖7，所述挡水盖7与绝缘壳11活动连接处安装有扭力弹簧12。
所述挡水盖7整体呈T型状，且挡水盖7处插入有铰接销，扭力弹簧12套接在挡水盖7处的铰接销上，且扭力弹簧12的一端与挡水盖7固定连接，扭力弹簧12的另一端与安装槽13的内壁固定连接。
所述支架14由一个横板与一个U型板通过螺栓组合而成，支架14中的U型板的两端处分别螺接有螺栓，支架14中的U型板通过螺栓与主体盒6的一侧内壁螺接。
所述插座8的一侧顶端和底端均固定安装有垫片，垫片上设置有螺纹孔，螺纹孔内螺接有螺栓，插座8通过多个螺栓与插座8固定连接。
工作原理：使用时，将装置进行安装，在安装的过程中，应先将支架14固定在墙壁上，然后将线路与主体盒6内插座8进行连接，使得插座8能够通电，然后将主体盒6与支架14进行安装，安装完成后，在进行防水灯具1的安装，防水灯具1的电源通过线路穿过内螺纹铝件2和连接螺杆15与墙壁中的线路进行连接，形成通路，从而能够正常工作，主体盒6中，需要使用插座8时，需打挡水盖7，不需要使用插座8时，挡水盖7通过扭力弹簧12自动复位，实现无水流进入。
设置有感应器调节开关16和感应器模式开关17，可以很好的对装置的使用模式进行调整和切换，设置有插座8，可以使得装置形成一个外接电源插座，从而方便周围人群的使用，适用场景更加多样性，更加方便，产品与灯具连接简易，通配性强，便于更换各类造型的防水灯具1，设置有防水盖4，可以起到很好的防水功能，产品预设好后，可直接通电使用，不需要反复开关，实现个性需求而且节能，产品结构牢固，产品结构巧秒，可见螺丝少，美观，实现智能灯具和插座多功能一体，安装方便，寿命长。
在进行模式的切换时，装置设置有多功能感应器3，多功能感应器3内设置有光控感应器，可以对白天和夜晚进行感知，且装置内设置有人体感应器，可以对周围是否有人进行感应，同时装置内设置有感应器调节开关16和感应器模式开关17，可以对装置的各个模式进行调节，调节过程为：
光控模式：即白天不亮，晚上常亮；
白天不亮：晚上当感应到人体活动后，灯自动启动（百分百亮度），人体离开后，灯（百分百亮度）持续到预先设定的时间（20-180秒），然后自动熄灭；
白天不亮：低亮度（LDM设定百分之零到百分之五十）后，自动启动，维持亮度，当感应到人体后，维持高亮度（百分之百），人体离开后，恢复低亮度，维持长亮；
白天不亮：感应人体后，高亮度（百分之百），持续到预先设定时间（20-180秒），转为低亮度（LDM设定百分之零到百分之五十）。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
图1
图2
图3
图4

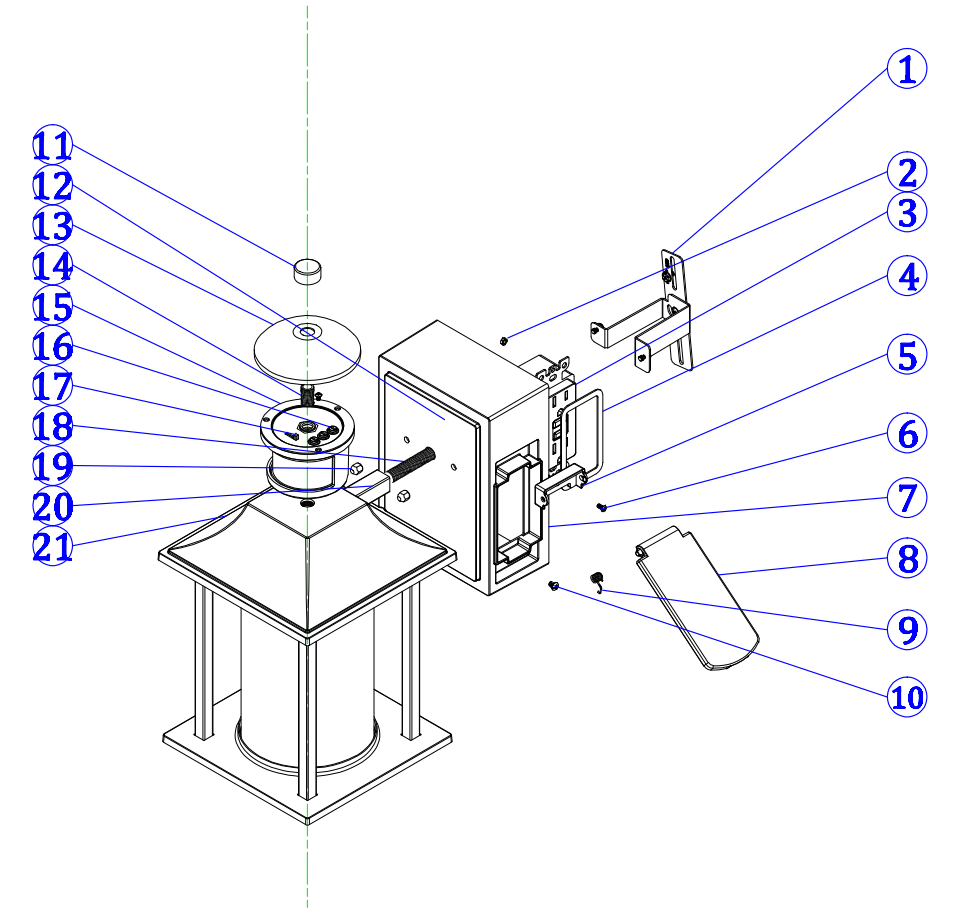

结构分解图
